YHDM580B/5 高精度立式双端面磨床

本机床可加工各种外形异形和圆形的金属、非金属薄型零件(轴承、阀片、铝合金板、密封件、油泵叶片、活塞环等)上、下两平行端面的高效精密磨削。


关键词

精密磨削、智能制造技术、综合解决方案

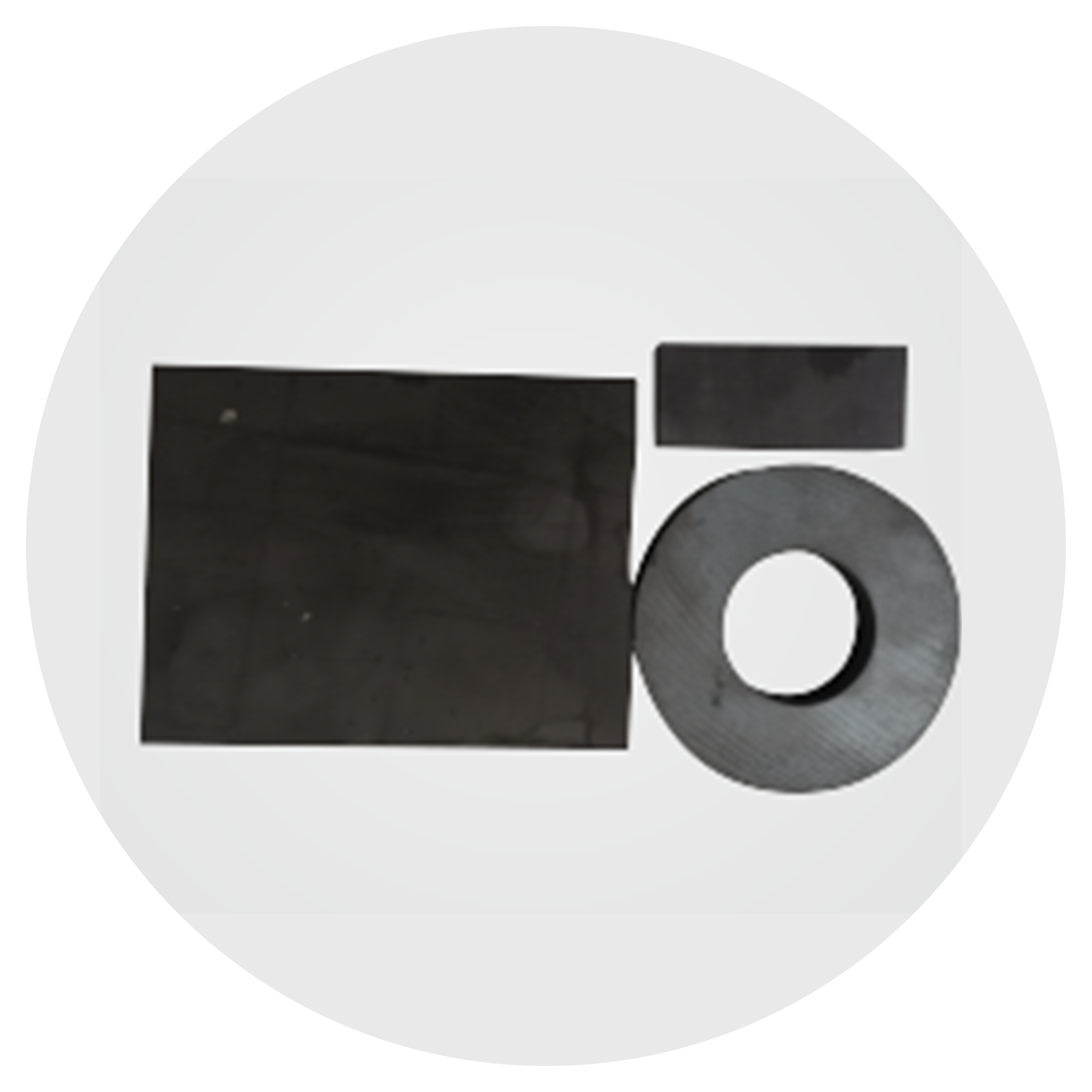

典型加工零件

典型加工零件

连杆 内外转子 磁性材料



加工方式



行星方式磨削(XX)
适合厚工件,有垂直度要求的工件,大去除量

设备亮点


设备亮点

● 机身采用铸件箱形结构,吸震性、刚性好,热稳定性可靠。

● 冷却液经磁性分离、纸带过滤 2 级过滤,冷却机温度控制后循环使用。

● 采用铰链式圆盘送料机构,开启灵活,更换和修整砂轮方便。

● 配有砂轮自动修整装置,方便快捷,保证砂轮修正质量。

● 进给轴采用伺服电机驱动,运动平稳、定位准确、调整方便。

技术参数

技术参数

项目/产品型号 单位 YHDM580B/5
加工工件直径 mm 20-240
加工工件厚度 mm 8-40
砂轮尺寸 mm 585×$195
磨头电机 kw 30kw×2
磨头转速 rmp 150-950
送料盘电机功率 kw 1.5×3
整机质量 kg 900

机床外形尺寸(长×宽×高(L×W×H)

mm 2550×2300×2880
